Rennes-Le-Château ou l'histoire d'un grand secret

   Entre Rennes-le-Château, Rennes-les-Bains, Limoux, Pieusse ou Paris, les sites à explorer ne manquent pas. Églises, monuments,  calvaires, croix, tombeaux, pierres levées ou sites exceptionnels sont autant de lieux qu'il faut connaître pour espérer avoir une vision globale de l'affaire. Ce sont aussi autant de promenades, de visites, de randonnées ou de voyages que chacun peut entreprendre pour le simple plaisir touristique ou pour approfondir ses propres recherches.

   Grâce à de nouveaux outils de repérages offert par les nouvelles technologies, cette page peut vous aider à vous situer ou à programmer votre prochaine feuille de route. Les sites et les lieux classiques à visiter sont si nombreux que la liste proposée est loin d'être exhaustive. Une mise à jour se fera régulièrement en fonction des développements du site...

Sélectionnez un site, Google Map vous mènera exactement sur les lieux

Communes, églises, châteaux, montagnes... :

Sites particuliers (calvaires, grottes, pierres, dolmens, monuments...)

   Si vous désirez naviguer librement avec une grande fluidité d'image n'hésitez pas à utiliser le lien ci-dessous. Sa technologie Flash permet de basculer sur différents fournisseurs de carte et notamment Microsoft Virtual Earth qui offre une très bonne résolution du Razès : flashearth

Et pour obtenir la meilleur résolution actuelle du territoire français  : Geoportail

Projection et Datum

   La projection cartographique est un procédé permettant de représenter la surface de la Terre sur une surface plane telle une carte. Cette projection s'appuie sur une sphère parfaite ou une ellipsoïde de révolution. Malheureusement pour les scientifiques, la Terre est en fait une patatoïde. Il a donc fallu lui associer une forme de révolution approchée. Les géographes ont ainsi au fil des recherches, inventés des modèles de plus en plus précis pour représenter la Terre. Les systèmes les plus célèbres sont Clarke 1866, Clarke 1880, Clarke 1880 IGN, Bessel, Airy, WGS66 ou WGS84... Les projections peuvent être coniques, cylindriques ou azimutale.

Notre planète Terre est très irrégulière et est difficilement assimilable à une sphère parfaite. Elle se rapproche dans sa forme par une équipotentielle (champ de gravitation égal en tout point de la surface) que l'on appelle le géoïde. De nombreux mathématicien et géographes ont alors imaginés des modèles 3D pouvant simuler la surface de la Terre. On a donc mis au point des ellipsoïdes qui sont des solides de révolution. En fonction des moyens utilisés terrestres ou spatiaux, pour décrire l'ellipsoïde, la correspondance entre le centre de gravité du géoïde et du centre de l'ellipsoïde est plus ou moins correcte. Une fois que le type d'ellipsoïde est choisi, on peut déterminer plusieurs systèmes géodésiques.

Mais définir la forme de la Terre n'est pas suffisant. Il faut aussi lui associer un ensemble de paramètres et un repère. Ceci s'appelle un Datum Géodésique et chacun s'applique à des problèmes particuliers. Les systèmes les plus connus sont :

Le système NTF (Nouvelle Triangulation France)

Il est resté valable jusqu'en décembre 2000 mais la plupart des cartes IGN sont toujours dans ce système. Il est basé sur l'ellipsoïde Clarke 1880 IGN. Le point fondamental est situé au Panthéon à Paris et la projection du globe est conique conforme Lambert. Le méridien d'origine est le méridien de Paris.

Le système français RGF 93 (Réseau géodésique Français 1993)

Dans le système RGF93 tout point de France est repérable par ses coordonnées en système sexagésimal pour la latitude, la longitude et la hauteur ellipsoïdale (différente de l'altitude). Le décret du 10 mars 2006 stipule qu'à compter de la date du décret et trois ans après au plus tard (10 mars 2009 - NDA), les données géo localisées doivent être échangées dans le système géodésique de référence, RGF93.

Avantage : Le RGF 93 utilise le même ellipsoïde que le système WGS 84 utilisé par le système GPS. La conversion de l'un à l'autre se fait par 3 translations X, Y et Z entre les centres des deux systèmes géodésiques. La rotation et la mise à l'échelle nécessaires à ce type de transformation se trouvent dans ce cas négligeables.

Le système ED 50 (European Datum)


C'est le système européen unifié et il est basé sur l'ellipsoïde Hayford 1909. Le point fondamental est situé à Postdam en Allemagne et la projection du globe est de type cylindrique UTM (Universal Transverse Mercator). Le méridien d'origine est Greenwich.

Le système mondial WGS 84 (World Geodetic System 1984)


Il n'a pas de point fondamental et il fut mis au point par le Département de la Défense des États Unis pour l'utilisation du GPS. Il est basé sur l'ellipsoïde WGS84 et sa projection est de type cylindrique UTM. Le méridien d'origine est le méridien de Greenwich.

Remarque : On associe en général un système géodésique à une projection. En Europe le système géodésique est ED50 et il est associé à la projection UTM.

Par rapport au méridien de Greenwich qui sert aujourd'hui de référence mondiale, le méridien de Paris est à une longitude de

2° 20' 14.025"

Les différents types de coordonnées

   Pour se localiser sur la Terre, il est indispensable d'utiliser un système géodésique qui se concrétise sur une carte par des coordonnées géographiques. Celles-ci peuvent être exprimées soit sous la forme de longitude et latitude (coordonnées dites géographiques), soit en représentation cartographique plane (coordonnées dites en projection). Plusieurs représentations sont possibles dont les plus célèbres sont :

Latitude et longitude sexagésimales (degrés, minutes, secondes)

Latitude : de 0° (équateur) à  90° (pôles)
Longitude : de 180° Est   à   180° Ouest

Exemple : 42° 57' 01" N    2° 20' 27.03" W  (Le tombeau des Pontils)

Longitude et latitude décimales

Après conversion les degrés forment la partie entière et les minutes et secondes sont converties en décimale

Coordonnées planes UTM kilométriques

Exemple : 5240, 677 km

Coordonnées NTF en grade

400 grades = 360° et 1 grade = 0,9°
Exemple : 52,60 gr

Les coordonnées Lambert

C'est durant la deuxième guerre mondiale que les systèmes de coordonnées géographiques ont rapidement progressé. Les relevés cartographiques associés à des coordonnées précises devinrent essentiels dans l'efficacité de l'artillerie. Dès 1915 la projection "Lambert I" était adoptée sur la zone nord du territoire français. Vinrent ensuite les autres zones.

Un point Lambert est toujours repéré à l'intérieur d'un carré de 100 km par ses coordonnées X et Y respectivement mesurées sur l'axe des abscisses (Ouest-Est) et l'axe des ordonnées (Nord-Sud) par rapport au point d'origine de ce carré, coin inférieur gauche.

Selon l'échelle de la carte les coordonnées sont exprimées en kilomètres, en centaines de mètres ou en mètres. Un réseau de lignes verticales et horizontales espacées de 10 km ou de 1 km est parfois représenté sur la carte afin de faciliter la lecture.

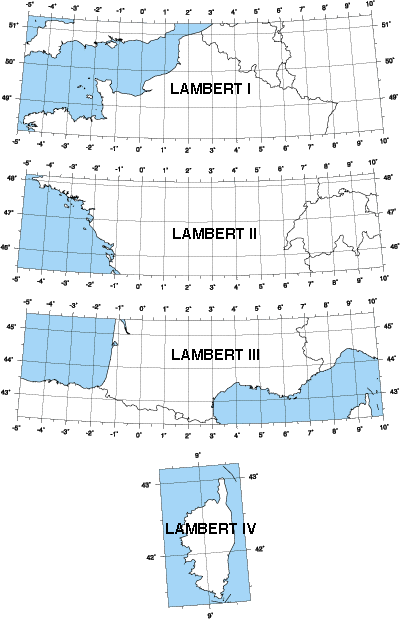

La France métropolitaine est découpée en 4 zones : Lambert I, II, III, IV(Corse).

Pour des besoins de représentation globale une projection Lambert II étendu a été aussi créée.

La région du Razès se situe dans la zone Lambert III

il est à noter que les projections Lambert 1, 2, 3 et 4 sont toujours utilisées en France de nos jours. Une modification des formules de calcul a toutefois été apportée en 1948.

Coordonnées en projection ou géographiques ?

   Les cordonnées en projection les plus utilisées sont de type UTM, alors que des coordonnées géographiques sont de type Latitude/Longitude. Mais le type UTM présente un avantage important : le système est "rectangulaire" et se mesure en kilomètres. On peut donc facilement calculer des distances, ce qui est très difficile avec des coordonnées géographiques. Toutefois ce calcul a des limites car on doit rester sur une même zone.

Exemple de lecture d'une carte IGN 1/25000

Sur la graduation intérieure on trouve selon le code couleur :

En noir, les amorces du quadrillage kilométrique Lambert (zone I, II, III ou IV). La valeur des Y (axe des coordonnées) est toujours précédée du numéro de la zone Lambert. Exemple : 3059 = 59 000 m Lambert III



En bleu, les amorces du quadrillage kilométrique Lambert II étendu. Le Lambert II étendu n'est pas tracé sur la carte mais, en plus des amorces dans la marge, des croisillons à l'intérieur de la carte tous les kilomètres permettent de le reconstituer.



En noir et en grades, les latitudes et les longitudes rapportées au système français NTF

Sur la graduation extérieure on trouve :

En bleu italique, les latitudes et les longitudes rapportées au système géodésique mondial WGS84. Cette échelle est compatible GPS

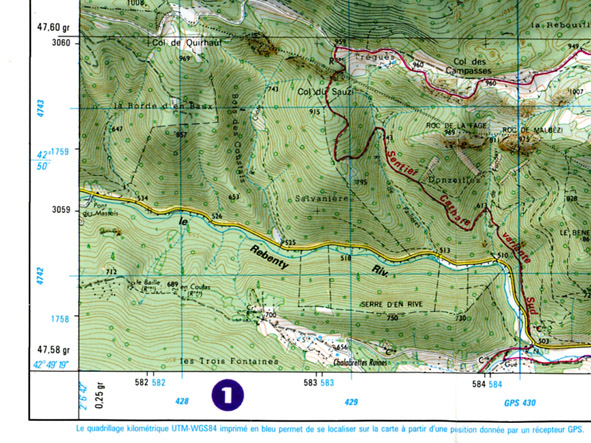

Extrait carte IGN de Quillan 1/25000

Conversions NTF sexagésimal - NTF décimal

Les coordonnées sexagésimales peuvent aussi se représenter en décimales. Ceci peut vous aider à faire la conversion. A titre d'exemple, les coordonnées du tombeau des Pontils sont pré saisies.

Conversions NTF sexagésimal - Lambert

Les outils suivants permettent de convertir des coordonnées NTF sexagésimales en représentation Lambert et inversement. A titre d'exemple, les coordonnées du tombeau des Pontils sont pré saisies.

Conversions multiples

Les 5 formats les plus utilisés vous sont proposés pour effectuer vos conversions et faciliter le positionnement cartographique ou GPS. A titre d'exemple, les coordonnées du tombeau des Pontils sont pré saisies au format NTF sexagésimal.
